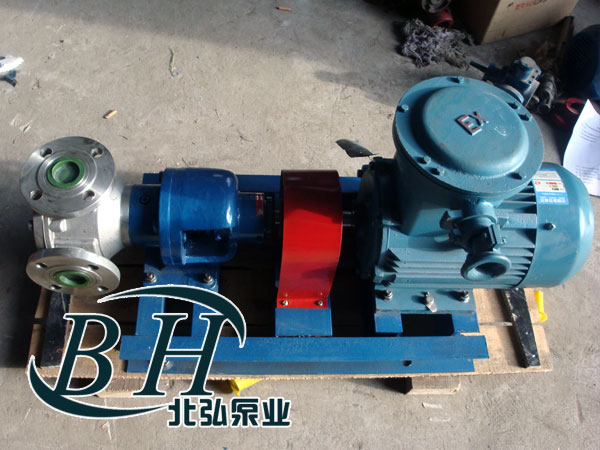

NCB不銹鋼內嚙合轉子泵結構特點
NCB型內嚙齒輪泵是采用齒輪內嚙合原理，內外齒輪節圓緊靠一邊，另一邊被泵蓋上“月牙板”隔開。主軸上的主動內齒輪帶動其中外齒輪同向轉動，在進口外輪齒相互分離形成負壓而吸收人液體，輪齒在出口處不斷嵌入嚙合而將液體擠壓輸出。由于這種獨特的結構，所以特別適用于輸送粘度大的介質，粘度范圍為0.2-100000cp；
NCB不銹鋼轉子泵適用于輸送各種輕質、揮發性液體，直至重質、粘稠液體，甚至半固態液體。轉子泵廣泛應用于石油、化工、油脂、涂料等行業。
NCB型不銹鋼內嚙齒輪泵可反向輸送，只要更換電機轉向即可；
該泵泵體可轉向，進出口位置成直角，便于選配進出口位置；
該泵具有：無困油現象、輸出平穩、效率高、噪音小、使用壽命長優點。
NCB不銹鋼內嚙合齒輪泵安裝該注意的問題
1.電泵的驅動軸與電機軸的連接采用彈性聯軸器或鏈式聯軸器。
2.必須讓流體進到進口,盡量不要干轉和空轉.
3.弄清楚泵的答應高轉速.和現場作業高轉速.
4.底板強度要夠,不要時刻長了,泵的底板一軟,形成電機與泵不對中,而損壞泵.
5.NCB不銹鋼內嚙合轉子泵的進口與出口不要接反了.形成泵不出料來.
6.NCB不銹鋼內嚙合轉子泵緊固端面螺栓時，齒輪泵用力要對稱均勻；邊緊邊盤動轉子。若遇到卡澀，齒輪泵應松掉螺栓從頭緊。
NCB內嚙合齒輪泵主要應用的行業：
化工石化：石油、添加劑、聚合物、潤滑油、油、蠟、瀝青、松香塑料聚酯：聚酯、環氧樹脂、硬化劑、異氰酸酯、緩和劑、樹脂。
油漆涂料：油墨、墨水、染料、油漆、溶劑、油墨、橡膠溶液、粘膠、乳膠紙漿造紙：膠水、粘合劑、黑液、燒堿。
日化行業：磺酸、烷基苯、脂肪醇、洗滌劑、剃須膏、面霜、洗發精、皂食品行業：植物油、卵磷脂、糖漿、巧克力酵母、蛋白、蜂蜜、甘油、香精。
化纖行業：粘膠、燒堿、染料設備成套：聚脂設備、巧克力設備、潤滑油循環、印刷機械、瀝青機械、瀝青車等。
NCB不銹鋼內嚙和齒輪泵性能參數：
型號 | 進出口徑 | 流量 | 壓力 | 吸入真空 | 轉速 | 配用電機 | 裝配形式 | 重量 | 外形尺寸 | |
型號 | 功率 | |||||||||
NCB-1.2/0.3 | Gi" | 1.2 | 0.3 | 0.03 | 500 | Y90L-6 | 1.1 | W-L | 10 | 234X140140 |
NCB-1.8/0.3 | G11/2" | 1.8 | 0.3 | 0.03 | 500 | 1.5 | W-L | 11 | 254X153X153 | |
NCB-3/0.3 | 3 | 700 | Y100L-6 | 1.5 | W-L | |||||
NCB-6/0.5 | 40 | 6 | 0.5 | 0.05 | 500 | 3 | W-L | 70 | 700370300 | |
NCB-8/0.5 | 8 | 570 | Y100L2-4 | 3 | W-L | |||||
NCB-12/0.5 | 50 | 12 | 0.5 | 0.05 | 290 | Y132M1-6 | 4 | W-L | 140 | 800550420 |
NCB-16/0.5 | 16 | 380 | Y132M2-6 | 5.5 | W-L | |||||
NCB-20/0.5 | 20 | 460 | Y132M-4 | 7.5 | W-L | |||||
NCB-12/0.7 | 80 | 12 | 0.7 | 0.05 | 220 | Y160M-6 | 7.5 | W-L | 330 | 910780500 |
NCB-18/0.7 | 18 | 310 | Y160L-6 | 11 | W-L | |||||
NCB-24/0.5 | 24 | 0.5 | 0.05 | 420 | Y10M-4 | 11 | W-L | |||
NCB-30/0.5 | 30 | 520 | Y160L-4 | 15 | W-L | |||||
NCB-40/0.5 | 100 | 40 | 0.5 | 0.06 | 230 | Y200L1-6 | 18.5 | W-L | 750 | 12401022X610 |
NCB-50/0.5 | 50 | 290 | Y200L2-6 | 22 | W-L | |||||
NCB-60/0.5 | 125 | 60 | 0.5 | 0.06 | 350 | Y200L2-6 | 22 | W-L | ||
NCB-70/0.5 | 70 | 410 | Y225M-6 | 30 | W-L | |||||
NCB-80/0.5 | 80 | 470 | Y200L-4 | 30 | W-L | |||||
NCB-100/0.5 | 150 | 100 | 0.5 | 0.06 | 320 | Y280S-6 | 45 | W-L | ||
NCB-120/0.5 | 120 | 380 | Y280M-6 | 55 | W-L | |||||
NCB-150/0.5 | 150 | 480 | Y280S-4 | 75 | W-L | |||||
