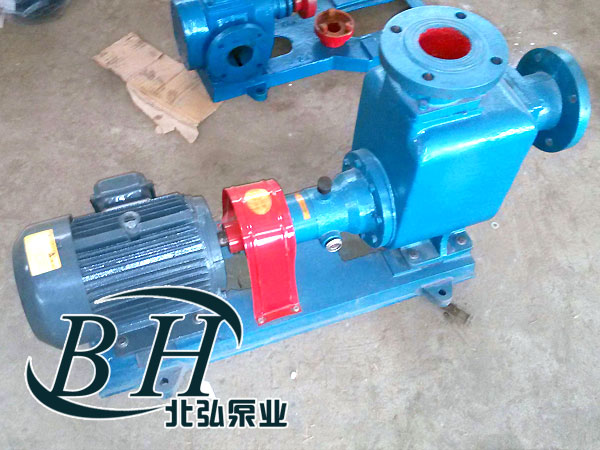

CYZ自吸式離心泵專用于輸送低粘度的易燃、易爆介質。有無潤滑性均可。自吸能力強，一次灌泵終身使用。效率高、噪音低、流量大、功率小。是替代防爆齒輪泵的產品，同等參數的情況下自吸式離心泵的使用功率比齒輪泵的配套功率低的多，節能、高效、環保。
CYZ系列自吸式離心泵,用來輸送汽油,煤油,柴油,航空煤油等石油產品.介質溫度在-20℃-+80℃,是一種優良的船用裝卸油泵,可兼作掃艙水泵,并適用于陸地油庫,油罐車等儲油裝置的油料輸送,也可以用來輸送海水,淡水等.
結構形式:
CYZ自吸式離心油泵采用軸同回液的泵體結構，泵體由吸入室、儲液室、渦旋室、回液孔、氣液分離室等組成。泵的軸承采用單列向心球軸承。在一些泵的軸承體底部設有冷卻室。泵內部高、低壓區間有密封環。軸端采用機械密封。自吸油泵的基本構造是由六部分組成的分別是葉輪，泵體、泵蓋， 泵軸，軸承，密封環，填料函。
1、葉輪是自吸油泵的核心部分，它轉速高出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的阻力及摩擦損失。
2、泵體、泵蓋也稱泵殼部分，它是水泵的主體。起到支撐固定作用，并與安裝軸承的托架相連接。
3、泵軸的作用是借聯軸器和電動機相連接，將電動機的轉距傳給葉輪，所以它是傳遞機械能的主要部件。
4、軸承是套在油泵軸上支撐泵軸的構件，有滾動軸承和滑動軸承兩種。滾動軸承使用潤滑脂及潤滑油作為潤滑劑，加油要適當一般為2/3～3/4的體積太多會發熱，太少又有噪聲并發熱！滑動軸承使用的是40#潤滑油作潤滑劑的,加油到油位線。太多油要沿泵軸滲出并且漂賤，太少軸承又要過熱燒壞造成事故！在油泵運行過程中軸承的溫度在85度一般運行在60度左右，如果高了就要查找原因（是否有雜質，油質是否發黑，是否進油）并及時處理！
5、密封環是葉輪進口與泵殼間的間隙過大會造成泵內高壓區的油經此間隙流向低壓區，影響泵的出油量，效率降低！間隙過小會造成葉輪與泵殼摩擦產生磨損。為了增加回流阻力減少內漏，延緩葉輪和泵殼的所使用壽命，在泵殼內緣和泵葉輪外援結合處裝有密封環，密封的間隙保持在0.25～1.10mm之間為宜.
CYZ型自吸式離心油泵性能參數表
| 型號 | 流量 | 揚程 | 汽濁余量 (NPSH）m | 進出口徑 | 軸功率 | 轉速r/min | 配套電機 | ||
| m3/h | L/S | 功率 | 型號 | ||||||
| 40CYZ-20 | 6.3 | 1.8 | 20 | 3.5 | 40×32 | 0.88 | 2900 | 1.1 | Y80M2-2 |
| 40CYZ-40 | 10 | 2.8 | 40 | 3.5 | 50×40 | 28 | 2900 | 4 | Y112M2-2 |
| 50CYZ-12 | 15 | 4.2 | 12 | 3.5 | 50×50 | 1.1 | 2900 | 1.5 | Y90S-2 |
| 50CYZ-20 | 18 | 5 | 20 | 3.5 | 50×50 | 1.8 | 2900 | 2.2 | Y90L-2 |
| 50CYZ-32 | 14 | 3.9 | 32 | 3.5 | 50×50 | 2.7 | 2900 | 3 | Y100L2-2 |
| 50CYZ-50 | 12.5 | 3.5 | 50 | 3.5 | 50×50 | 4.3 | 2900 | 5.5 | Y132S1-2 |
| 50CYZ-60 | 15 | 4.2 | 60 | 3.5 | 50×50 | 6.3 | 2900 | 7.5 | Y132S2-2 |
| 80CYZ-13 | 35 | 9.7 | 13 | 4 | 80×80 | 1.9 | 2900 | 3 | Y100L-2 |
| 80CYZ-17 | 43 | 11.9 | 17 | 4 | 80×80 | 3.1 | 2900 | 4 | Y112M-2 |
| 80CYZ-25 | 50 | 13.9 | 25 | 4 | 80×80 | 5.2 | 2900 | 7.5 | Y132S2-2 |
| 80CYZ-32 | 50 | 13.9 | 32 | 4 | 80×80 | 6.8 | 2900 | 7.5 | Y132S2-2 |
| 80CYZ-55 | 60 | 16.7 | 55 | 4 | 80×80 | 15 | 2900 | 18.5 | Y160L-2 |
| 80CYZ-70 | 60 | 16.7 | 70 | 4 | 80×80 | 20.1 | 2900 | 22 | Y180M-2 |
| 100CYZ-40 | 100 | 27.8 | 40 | 4 | 100×100 | 16.3 | 2900 | 22 | Y180M-2 |
| 100CYZ-75 | 70 | 19.4 | 75 | 4 | 100×100 | 24.2 | 2900 | 30 | Y200L1-2 |
| 150CYZ-55 | 160 | 44.4 | 55 | 5 | 150×150 | 38.1 | 2900 | 45 | Y225M-2 |
| 150CYZ-65 | 170 | 47.2 | 65 | 5 | 150×150 | 51 | 1470 | 55 | Y250M-4 |
| 200CYZ-63 | 280 | 77.8 | 63 | 5 | 200×200 | 75.1 | 1450 | 90 | Y280M-4 |
